Delta

Mit Messgeräten können Sie die Differenz zwischen den Ist- und Ziel-Werten eines bestimmten Parameters anzeigen. Dieser Unterschied wird delta genannt.

Delta wird mit einer delta indicator (die angibt, ob der tatsächliche Wert kleiner oder größer als der Zielwert ist) und delta values (die diese Differenz als absoluten Wert oder als Abweichung darstellt) angezeigt.

Delta_Gauge

Um Einstellungen anzupassen, die sich auf die Berechnung und Anzeige von Deltas beziehen, verwenden Sie die Optionsschaltflächen ( DataItemsArea_OptionsButton-Symbol), das neben dem Datenelementcontainer im Abschnitt Messgeräte des Bereichs DATENELEMENTE angezeigt wird.

Gauges_DeltaOptions_OptionsButton

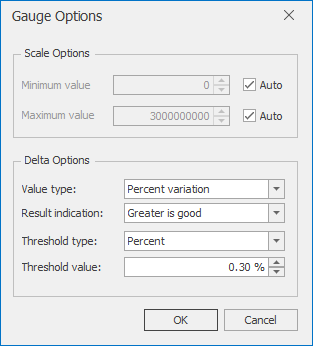

Diese Schaltflächen rufen das Dialogfeld Gauge Options auf.

Gauges_DeltaOptions_OptionsWindow

Verwenden Sie diese Option, um die Bedingung für die Anzeige der Delta-Anzeige zu definieren, festzulegen, welche Delta-Werte angezeigt werden sollen, und die Vergleichstoleranz einzuführen.

Delta Werte

Sie können festlegen, welche Werte in Messgeräten angezeigt werden sollen. Verwenden Sie das Kombinationsfeld Werttyp im Fenster Messgerätoptionen, um den Wert auszuwählen, der als Deltawert angezeigt wird.

Werttyp Ergebnis
Istwert Gauges_Delta_Values_ActualValue
Absolute Variation Gauges_Delta_Values_AbsoluteVariation
Prozentuale Veränderung Gauges_Delta_Values_PercentVariation
Prozentsatz des Ziels Gauges_Delta_Values_PercentOfTarget

Delta Indikation

Sie können die Bedingung für die Anzeige der Delta-Anzeige festlegen. Verwenden Sie dazu das Kombinationsfeld Ergebnisanzeige im Fenster Messgerätoptionen.

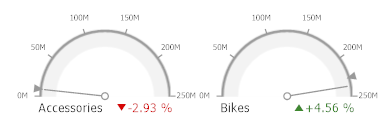

  • Größer ist gut - Die Anzeige "gut" wird angezeigt, wenn der tatsächliche Wert den Zielwert überschreitet. Überschreitet der Sollwert den tatsächlichen Wert, wird die Anzeige "schlecht" angezeigt.

    Gauges_Delta_Indication_GreaterIsGood

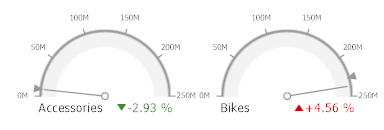

  • Weniger ist gut - Die Anzeige "schlecht" wird angezeigt, wenn der tatsächliche Wert den Zielwert überschreitet. Überschreitet der Sollwert den Istwert, wird die Anzeige "Gut" angezeigt.

    Gauges_Delta_Indication_LessIsGood

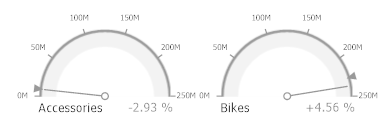

  • Keine Anzeige - Anzeige wird nicht angezeigt.

    Gauges_Delta_Indication_NoIndication

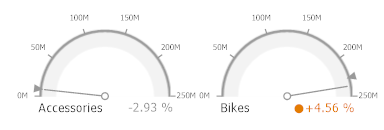

  • Warnung, wenn größer - Eine Warnung wird angezeigt, wenn der tatsächliche Wert den Zielwert überschreitet. Andernfalls wird kein Hinweis angezeigt.

    Gauges_Delta_Indication_WarningIfGreater

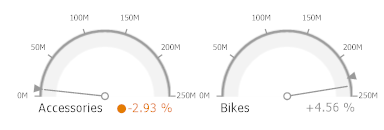

  • Warnung, wenn weniger - Eine Warnung wird angezeigt, wenn der Zielwert den tatsächlichen Wert überschreitet. Andernfalls wird kein Hinweis angezeigt.

    Gauges_Delta_Indication_WarningIfLess

Vergleichstoleranz

Die Vergleichstoleranz ermöglicht es Ihnen, erweiterte Bedingungen für die Anzeige der Delta-Anzeige zu erstellen. Sie können beispielsweise festlegen, dass eine bestimmte Angabe angezeigt werden soll, wenn der tatsächliche Wert den Zielwert by 10% oder by 2K $ überschreitet.

Verwenden Sie das Kombinationsfeld Schwellenwerttyp, um auszuwählen, ob Sie die Vergleichstoleranz in Prozentwerten oder in absoluten Werten angeben möchten. Verwenden Sie dann das Feld Schwellenwert, um die Vergleichstoleranz anzugeben.
