Achsen

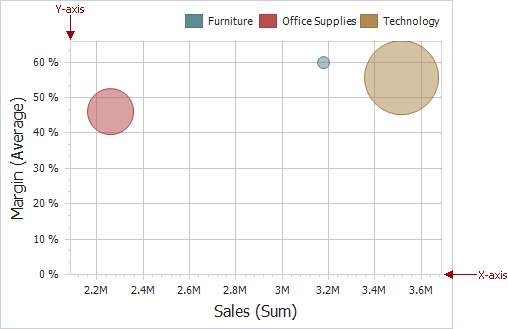

XY-Diagramm X- und Y-Achsen sind numerische Werteachsen. Sie können verschiedene Achseneinstellungen festlegen, um die visuelle Datendarstellung zu ändern.

ScatterChart_Axes

Um auf die Einstellungen für die X- und Y-Achse zuzugreifen, verwenden Sie die Schaltflächen Einstellungen für die X- und Y-Achse/Y-Achse im Abschnitt Diagramm der Registerkarte "Entwurf" des Menübands.

Chart_YAxisOptions_Button

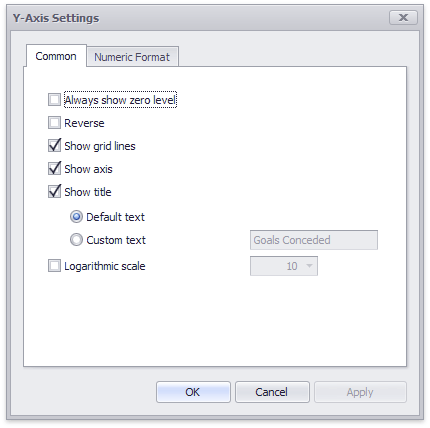

Dadurch wird das Dialogfeld X-Achseneinstellungen/Y-Achseneinstellungen** aufgerufen.

ScatterChart_YAxisSettings

In diesem Dialog können Sie die folgenden Einstellungen festlegen.

  • Immer Null anzeigen - Gibt an, ob der Nullpegel der Achse sichtbar ist oder nicht. Wenn diese Option deaktiviert ist, wird der sichtbare Achsenbereich basierend auf den im Diagramm dargestellten Werten definiert.

    [! ANMERKUNG] Beachten Sie, dass das Dialogfeld "X-Achsen-Einstellungen" diese Option nicht enthält.

  • Reverse - Ermöglicht es Ihnen, die Achse umzukehren. Wenn die Achse umgekehrt ist, werden ihre Werte von oben nach unten angeordnet.
  • ** Rasterlinien anzeigen ** - Ermöglicht das Ein- und Ausblenden von Rasterlinien für die Achse.
  • Achse anzeigen - Ermöglicht das Ein- und Ausblenden der Achse.
  • Titel anzeigen** - Ermöglicht das Ein- und Ausblenden des Achsentitels. Sie können auswählen, ob Sie den Standardtext verwenden oder eine benutzerdefinierte Zeichenfolge angeben möchten.
  • Logarithmische Skala - Gibt an, ob die Achse ihre numerischen Werte mit einer logarithmischen Skala anzeigen soll. Im Kombinationsfeld neben dieser Option können Sie die logarithmische Basis aus einem der vordefinierten Werte auswählen.

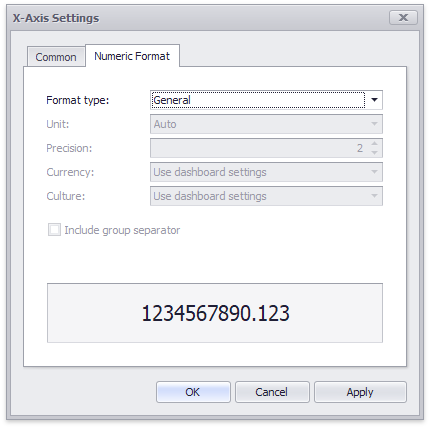

Auf der Registerkarte Numerisches Format können Sie die numerischen Anzeigeformate für Achsendaten angeben, wie im Dokument Formatierungsdaten beschrieben.

scatterchart_xaxisoptions_form_numeric_formats

Die Registerkarte enthält die folgenden Einstellungen.

  • Formattyp - Gibt Formattypen für numerische Werte an.
  • Einheit - Gibt die Einheit an, die die numerischen Werte konvertiert.
  • Präzision - Gibt die Anzahl der anzuzeigenden Bruchstellen an.
  • Währung - Gibt das Währungssymbol und -format an, die von den aktuellen Kultureinstellungen bereitgestellt werden.
  • Kultur - Gibt den Namen einer Kultur an, die das Währungssymbol und -format definiert.
  • Gruppentrennzeichen einschließen - Gibt an, ob Trennzeichen zwischen Zifferngruppen eingefügt werden sollen.
