Layout

In diesem Thema wird beschrieben, wie Sie einen Layoutalgorithmus ändern, der zum Anordnen von Strukturdiagrammkacheln verwendet wird. Verwenden Sie dazu im Designer Schaltflächen aus der Gruppe Layout auf der Registerkarte Entwurf des Menübands.

Die folgenden Algorithmen sind verfügbar.

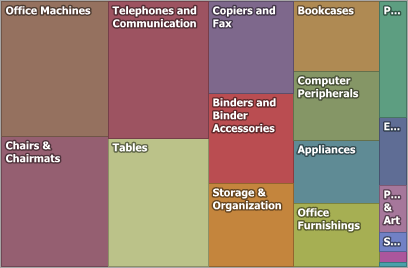

Algorithmus	Beispiel	Beschreibung
Scheiben und Würfel		Dieser Layoutalgorithmus teilt den Raum zwischen Elementen auf und schneidet ihn abhängig vom Elementwert in die angegebene Richtung.
Quadratur		Der Squadrified-Algorithmus ordnet Kacheln so an, dass ihr Verhältnis von Breite zu Höhe näher an 1 liegt.
Gestreift		Dieser Algorithmus ist eine modifizierte Version des Squadrified-Algorithmus. Der Unterschied besteht darin, dass Kacheln nebeneinander als Spalten oder Zeilen gezeichnet werden.

Sie können auch eine Layoutrichtung festlegen, um eine Anordnung von Kacheln in Abhängigkeit von ihrer Größe festzulegen. Klicken Sie dazu auf die Schaltfläche Layoutrichtung und wählen Sie die gewünschte Richtung aus.

• Unten links - oben rechts - Ordnen Sie Kacheln von unten links in die obere rechte Ecke an.
• Unten rechts - oben links - Ordnen Sie Kacheln von unten rechts in die obere linke Ecke an.
• ** Oben links - unten rechts ** - Ordnen Sie Kacheln von oben links in die untere rechte Ecke an.
• ** Oben rechts - unten links ** - Ordnen Sie Kacheln von oben rechts in die untere linke Ecke an.
