Zeichnen von bandübergreifenden Linien und Feldern
Mit Cross-Band-Steuerelementen können Sie Linien und Rechtecke durch mehrere Berichtsbänder zeichnen.
Der Report Designer stellt die folgenden zwei bandübergreifenden Steuerelemente bereit:
- Das Steuerelement "Bandübergreifende Linie" zeichnet vertikale Linien, die sich über mehrere Berichtsbänder erstrecken können. Mit diesem Steuerelement können Sie einen Berichtsbereich hervorheben, der aus verschiedenen Bändern besteht.
- Das Steuerelement Cross-Band Box zeichnet Rechtecke durch mehrere Berichtsbänder. Sie können dieses Steuerelement verwenden, um einen Berichtsabschnitt zu umfassen, der mehrere Bandbereiche enthält.

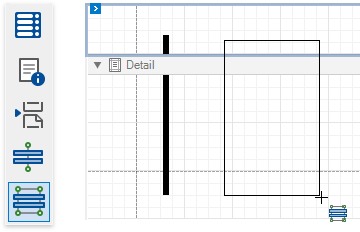

Um einem Bericht ein bandübergreifendes Steuerelement hinzuzufügen, wählen Sie das entsprechende Element in der Toolbox aus, und zeichnen Sie ein Rechteck über die erforderlichen Bänder.

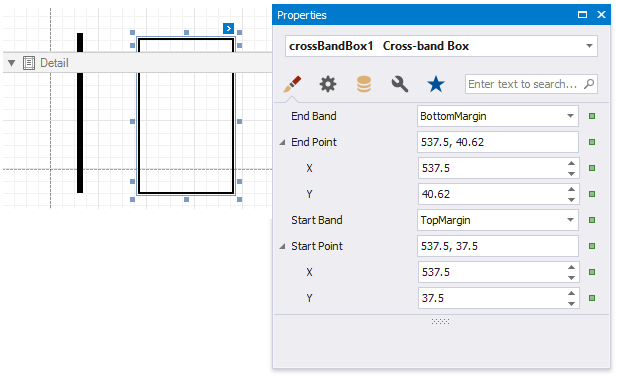

Die folgenden Eigenschaften definieren die Position eines bandübergreifenden Steuerelements in einem Bericht:
- Startband - bestimmt das Band, von dem das Steuerelement zu zeichnen beginnt;
- Startpunkt - gibt die genauen Koordinaten (gemessen in Berichtseinheiten) innerhalb des Startbandes an, in dem das Steuerelement zu zeichnen beginnt;
- Endband - bestimmt das Band, in dem der Cross-Band-Regler zum Ziehen aufhört;
- Endpunkt - Gibt die genauen Koordinaten (gemessen in Berichtseinheiten) innerhalb des Endbandes an, in dem das Steuerelement zum Zeichnen endet.
Die folgende Abbildung zeigt, wie der Berichts-Explorer bandübergreifende Steuerelemente widerspiegelt:
