Anpassen eines Farbschemas

Der Dashboard-Designer bietet die Möglichkeit, Farben zu bearbeiten, die in globalen und lokalen Farbschemas enthalten sind. Sie können die gewünschte Farbe aus der Standard-Dashboardpalette auswählen oder eine benutzerdefinierte Farbe angeben.

• Dialogfeld "Farbschema" aufrufen
• Farben bearbeiten
• Neuen Wert hinzufügen
• Neue Farbtabelle hinzufügen

Invoke a Color Scheme Dialog

Um Farben zu bearbeiten, verwenden Sie das Dialogfeld "Farbschema". Sie können dieses Dialogfeld folgendermaßen aufrufen.

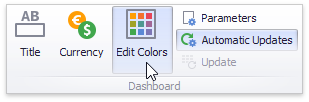

• Um Farben in einem globalen Farbschema zu bearbeiten, verwenden Sie die Schaltfläche Farben bearbeiten auf der Registerkarte Start des Menübands oder die Schaltfläche Farben bearbeiten auf der Registerkarte Design des Dashboardelements.



• Um Farben in einem lokalen Farbschema zu bearbeiten, verwenden Sie die Schaltfläche Farben bearbeiten auf der kontextbezogenen Registerkarte Design des Menübands.

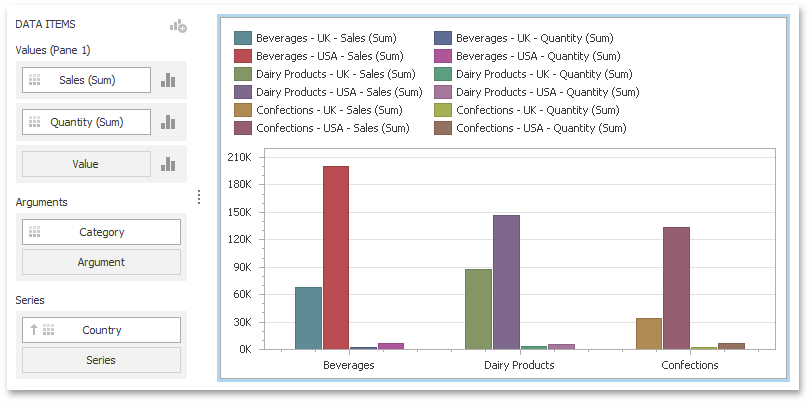

Betrachten wir ein Diagramm-Dashboardelement, dessen Abmessungen und Kennzahlen nach Farbton unter Verwendung lokaler Farben eingefärbt sind.

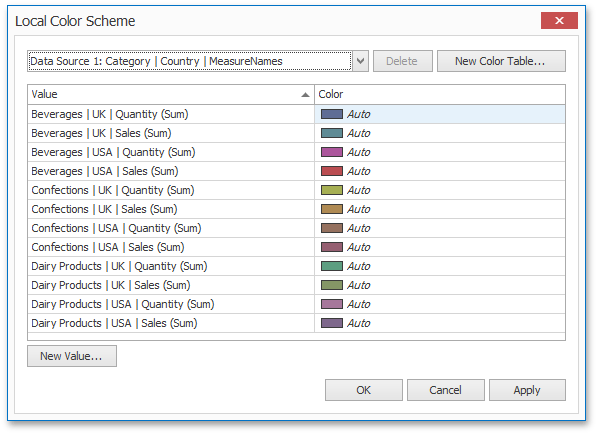

Für dieses Dashboard-Element enthält das Dialogfeld Farbschema Kombinationen aller Bemaßungswerte und einer bestimmten Kennzahl.

In diesem Dialogfeld können Sie die folgenden Aktionen ausführen.

• Automatisch zugewiesene Farben bearbeiten oder geben Sie neue Farben an.
• Neue Werte hinzufügen in eine Farbtabelle.
• Neue Farbtabellen hinzufügen mit Werten, deren Farben noch nicht zugewiesen sind.

Farben bearbeiten

Sie können automatisch zugewiesene Farben auf verschiedene Arten anpassen.

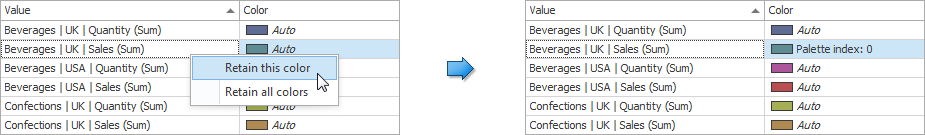

• Um die automatisch zugewiesene Farbe für den ausgewählten Wert beizubehalten, klicken Sie mit der rechten Maustaste auf den gewünschten Wert in der Spalte Wert und wählen Sie Diese Farbe beibehalten.



  Dadurch wird die aktuelle Palettenfarbe für den ausgewählten Wert reserviert.

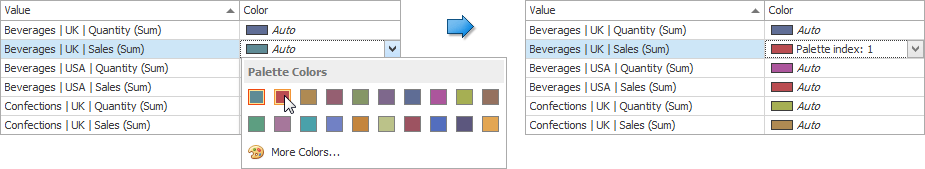

• Sie können eine andere Palettenfarbe auswählen, indem Sie auf die gewünschte Zelle in der Spalte Farbe klicken.

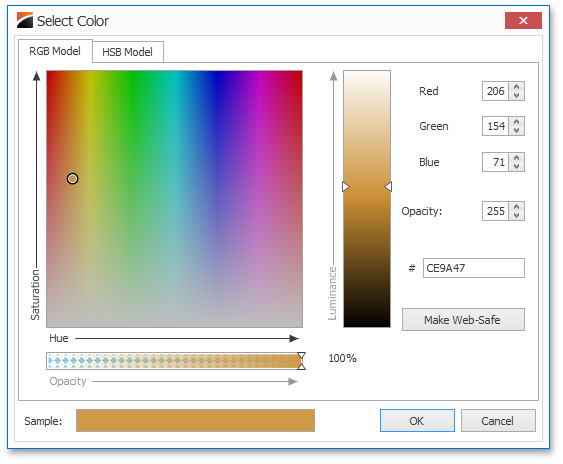

• Um eine benutzerdefinierte Farbe festzulegen, klicken Sie auf Weitere Farben... und wählen Sie eine beliebige Farbe mit dem RGB- oder HSB-Farbmodell im aufgerufenen Dialogfeld Farbe auswählen aus.

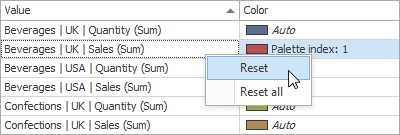

Sie können die angepasste Farbe für den ausgewählten Wert über den Menüpunkt Reset zurücksetzen.

Neuen Wert hinzufügen

Im Dialogfeld Farbschema können Sie der ausgewählten Farbtabelle einen neuen Wert mit der angegebenen Farbe hinzufügen. Klicken Sie dazu auf die Schaltfläche Neuer Wert....

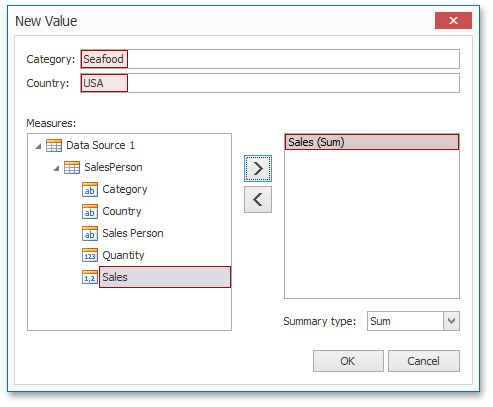

Geben Sie im aufgerufenen Dialogfeld Neuer Wert die Dimensionswerte an, fügen Sie die erforderlichen Kennzahlen hinzu und klicken Sie auf OK. Dadurch wird ein neuer Wert erstellt, dessen Farbe wie unter Farben bearbeiten beschrieben angegeben werden kann.

Sie können manuell hinzugefügte Werte über den Kontextmenüpunkt Entfernen entfernen.

Neue Farbtabelle hinzufügen

Im Dialog Farbschema können Sie auch eine neue Farbtabelle mit Werten hinzufügen, deren Farben noch nicht zugewiesen sind. Klicken Sie dazu auf die Schaltfläche Neue Farbtabelle....

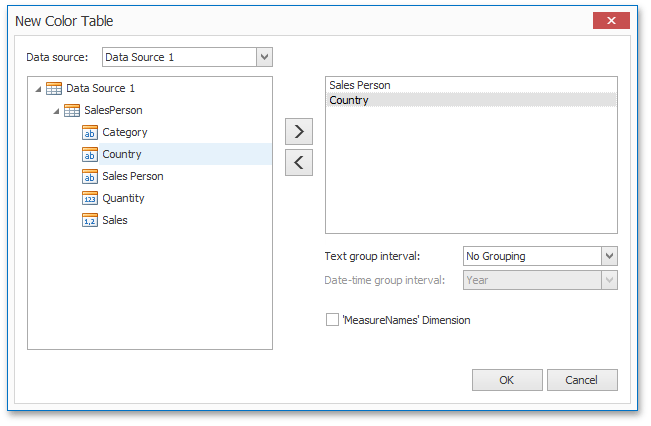

Geben Sie im aufgerufenen Dialogfeld die Datenquelle an, fügen Sie die erforderlichen Dimensionen hinzu und aktivieren Sie das Kontrollkästchen 'MeasureNames' Dimension, wenn Sie einer Farbtabelle Kennzahlen hinzufügen müssen.

Klicken Sie auf OK, um die Farbtabelle zu einem Farbschema hinzuzufügen. Anschließend können Sie dieser Tabelle Werte hinzufügen (siehe Neuen Wert hinzufügen) und ihre Farben angeben (siehe Farben bearbeiten).
