Bereitstellen von Karten

In diesem Dokument wird erläutert, wie Sie die standardmäßigen DevExpress Dashboard-Karten verwenden oder benutzerdefinierte Karten bereitstellen.

Standardzuordnungen

DevExpress Dashboard wird mit einer Reihe von Standardkarten geliefert, die verschiedene Teile der Welt zeigen. Die folgenden Karten sind enthalten.

  • ** Weltländer ** - eine Weltkarte.
  • Europa - eine Karte von Europa.
  • ** Asien ** - eine Karte von Asien.
  • ** Nordamerika ** - eine Karte von Nordamerika.
  • ** Südamerika ** - eine Karte von Südamerika.
  • ** Afrika ** - eine Karte von Afrika.
  • USA - eine Karte der USA.
  • ** Kanada ** - eine Karte von Kanada.

[! ANMERKUNG] Beachten Sie, dass die Karte "Weltländer" einen geringeren Detaillierungsgrad aufweist als Karten bestimmter Regionen und möglicherweise einige Länder nicht enthält. Alternativ können Sie eine benutzerdefinierte Karte mit der erforderlichen Granularität laden.

Um die erforderliche Standardkarte auszuwählen, verwenden Sie die Schaltfläche Standardzuordnung in der Gruppe Öffnen der Registerkarte Entwurf des Menübands.

Map_DefaultMaps_Ribbon

Alternativ können Sie den entsprechenden Befehl im Kartenkontextmenü verwenden.

Benutzerdefinierte Karten

DevExpress Dashboard verwendet ein Shapefile-Vektorformat, um benutzerdefinierte Karten bereitzustellen. Im Allgemeinen umfasst dieses Format zwei Dateitypen.

  • .shp Datei - enthält Kartenformen (Punkte/Linien/Polygone).
  • .dbf Datei - enthält Attribute für jede Form.

Um ein vorhandenes Shapefile zu öffnen, verwenden Sie die Schaltfläche Karte laden oder Karte importieren in der Multifunktionsleiste oder den Befehl im Kontextmenü (Karte laden... oder Karte importieren...).

Map_LoadOpenMap_Ribbon

Suchen Sie im aufgerufenen Dialogfeld die erforderliche .shp-Datei. Beachten Sie, dass benutzerdefinierte Karten, die im kartesischen Koordinatensystem erstellt wurden, nicht unterstützt werden.

[! ANMERKUNG] Wenn die Karte mit der Schaltfläche Karte laden geöffnet wird, enthält die Dashboard-XML-Definition den Pfad zu einem Karten-Shapefile. Wenn die Karte mit der Schaltfläche Karte importieren geöffnet wird, enthält die XML-Definition des Dashboards die Karte selbst.

[! ANMERKUNG] Attribute aus der entsprechenden .dbf-Datei, die sich im selben Verzeichnis befindet, werden automatisch in die Karte aufgenommen.

Kartenattribute

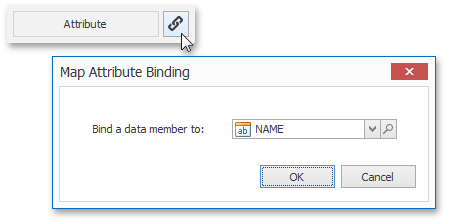

Nachdem Sie die Standardkarte oder eine benutzerdefinierte Karte ausgewählt haben, können Sie zusätzliche Informationen anzeigen (z. B. den Namen des Landes, des Bundeslandes usw.). Klicken Sie dazu auf die Schaltfläche Optionen neben dem Platzhalter Attribut.

Map_MapAttributeBinding

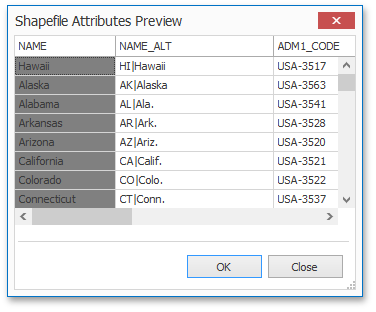

Klicken Sie im aufgerufenen Dialogfeld Map Attribute Binding auf Vorschau.

Map_ShapefileAttributesPreview

In dieser Tabelle werden die verfügbaren Attribute für die aktuelle Karte angezeigt. Jeder Satz von Attributwerten ist mit einem bestimmten Karten-Shape verknüpft.

Informationen zum Binden des Kartenattributs an ein Datenquellenfeld finden Sie im Thema Bereitstellen von Daten.
