Färbung

Mit dem Dashboard-Designer können Sie Dashboardelementelemente wie Diagrammreihenpunkte oder Kreissegmente zeichnen.

Coloring_GlobalColors

Unterstützte Dashboardelemente

Sie können die folgenden dashboard-Elemente malen:

  • Diagramm
  • Punktdiagramm
  • Torte
  • Kreiskarte
  • Bereichsfilter
  • Baumkarte

Übersicht über das Farbschema

Das Dashboard unterstützt zwei Möglichkeiten zum Einfärben von Dashboardelementelementen:

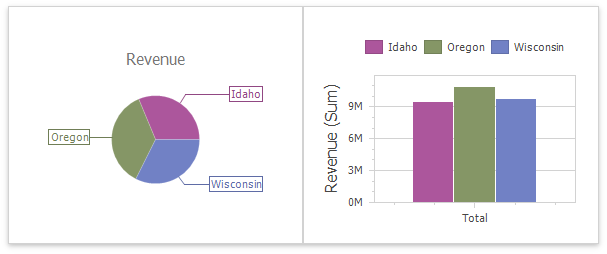

  • Ein Globales Farbschema verwendet konsistente Farben für identische Werte im gesamten Dashboard. Die Abbildung unten zeigt ein Dashboard, das Kreis- und Diagrammdashboardelemente enthält. Kreissegmente und Diagrammreihenpunkte, die den Dimensionswerten Wisconsin, Oregon und Idaho entsprechen, verwenden identische Farben aus der Standardpalette.

    wdd-coloring-global-scheme

    Für ein globales Farbschema reserviert das Dashboard automatisch generierte Farben für bestimmte Werte, unabhängig vom Filterstatus.

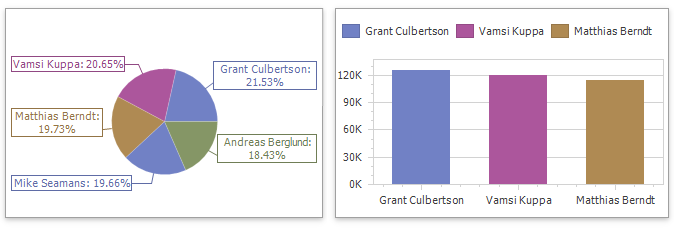

  • Ein Lokales Farbschema verwendet einen unabhängigen Farbsatz für jedes Dashboardelement. Die Abbildung unten zeigt Kreissegmente, die Farben aus einem lokalen Farbschema verwenden. Diese Farben wirken sich nicht auf Diagrammelemente aus, die ein globales Schema verwenden.

    common-coloring-local-scheme

    Bei einem lokalen Farbschema weist das Dashboard Palettenfarben neu zu, wenn der Filterstatus geändert wird.

[! TIPP] Lokale Farbgebung zeichnet Dashboardelementelemente schneller, da das Steuerelement nicht alle möglichen Farben anfordert und nur Farben anfordert, die im aktuellen Element verwendet werden.

Farbmaße und Abmessungen

Sie können vordefinierte Farbmodi verwenden, um einzelne Bemaßungen oder alle Kennzahlen in einem Dashboardelement zu zeichnen.

Folgende Farbeinstellungen stehen zur Verfügung:

Farbmodus-Option Beschreibung
Vorgabe Aktiviert oder deaktiviert die Farbgebung je nach Typ des Dashboardelements. Für TreeMap-Argumente und Diagrammreihen bedeutet Standard beispielsweise Farbton. Für Diagrammargumente bedeutet Standard Keine.
Farbton Elemente verwenden unterschiedliche Farben.
Nichts Elemente verwenden die gleiche Farbe.

Dokumentation

Weitere Informationen zum Konfigurieren der Farbvariation im WinForms-Designer finden Sie in den folgenden Hilfethemen:
